А еще можно вилку из ГиП (ну как обычно) смастырить без п/ш и на минимальном трении.

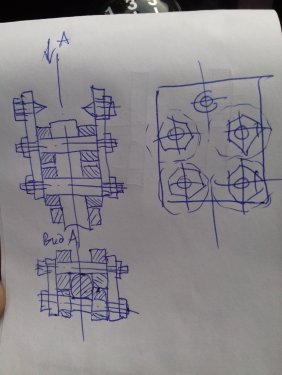

Две стальные пластины из 3...5мм 20х30 с четырьмя гладкими отверстиями и одним резьбовым под установочный винт. И четыре латунных оськи ступенчатых с двух сторон с канавкой посередине, шириной равной диаметру вертикальной оси. Или оськи стальные ступенчатые с резьбой на концах и на них четыре одинаковые латунные/капролоновые/фторопластовые втулки.



[3e6pa]

Ну игольчатый взять, нет проблем











У меня на одной из точилок стоит игольчатый.






[Aleksaratau]

ход чего? Длина регулировки по стержню  - см 10 примерно (до упора в основание)... плюс на рейке см 6.. Вроде достаточно 15 см?

Считать надо

Вообще - 150 мм очень хороший ход.



[DIVer87]

У меня на одной из точилок стоит игольчатый.



Симпотно! А шток прямо в вилку упирается или в шарик?



[Alex12361]

О, рейка как у меня) Можно разобрать переднюю часть и поставить деревяху.



[Oleg69]

Можно ещё вертлюгу применять, на 80% готовая вилочка






[Vlad76]

Симпотно! А шток прямо в вилку упирается или в шарик?

Диаметр штока больше чем посадочное подшипника, поэтому проточил шток под посадку и подшипник упирается в утолщение на штоке.



[Yurgen]

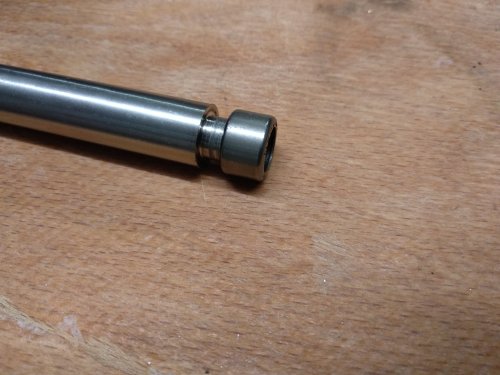

поэтому проточил шток под посадку и подшипник упирается в утолщение на штоке

Юр, не понятно, там глухое отверстие или сквозное где подшипник?



[Matwey]

Юр, не понятно, там глухое отверстие или сквозное где подшипник?

Сереж, глухое. Сам шток не доходит до дна отверстия примерно на 0,5мм.



[xpyct]

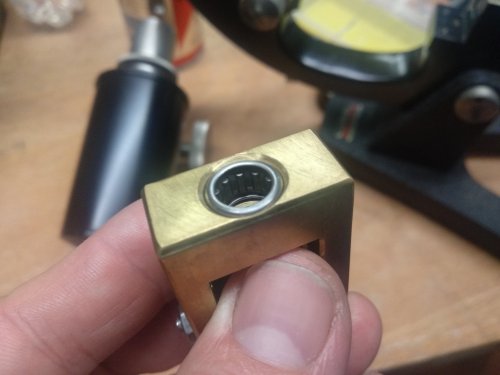

Вот по такому принципу сделано. На качество поверхности под посадку просьба не обращать внимание, это другой шток.
