Угломеры для заточных станков

[senya67]

Понял.

Если, вдруг, будете разбирать, сфоткайте на каком датчике работает.

Сережа,


Угломер реально классный.


Дорогой, но его европейские аналоги в десятки, а то и сотни раз дороже.


См. ссылку.


https://tme-osnastka.ru/izmeritelnyy-instrument/inklinometry-cifrovye/


Вот этот швейцарский пожалуй самый дорогой


514130,21 руб.



(с НДС)




Бесплатная доставка




Миша вряд ли решиться его разбирать.


Ну думаю он тебе ответит сам.


А я точно не планирую, боюсь опять засосет эта  электроника,  и заброшу механику.


Раз уж зашел, хочу задать тебе вопрос про необходимость инструкцию к заточным ручным станкам.


Заранее благодарен, если поделишься своим мнением.






[zloipudel]

Угломер реально классный.

Виктор, а вот теперь я в этом не очень уверен

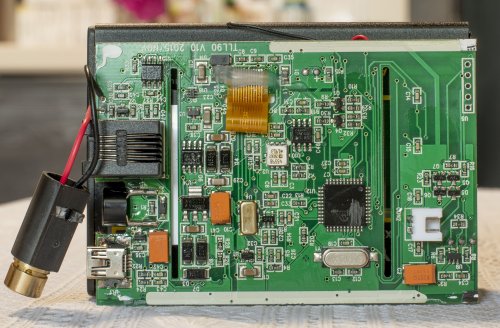

Мне прислали фото его внутренностей, и что мы видим?











А видим мы в центре, светленький такой, датчик ADXL203CE


Я не нашел пока на него внятных параметров, но то что он аналоговый уже плохо (


И по цене на датчик дикий расброс, от 1500р до 10 000р.



[MazovGeorgi]

пожалуй самый дорогой

Этот дороже) 1115680,00 руб.



[Rusbuzz]

Это же белорусские рубли? Или я очень старый?



[Vangard]

белорусские рубли?

Контакты на сайте


Москва, Питер)


Сума посходили, что там такого что угломер продают по цене авто)



[Krotov]

Сума посходили, что там такого что угломер продают по цене авто)

Артур, ты не заметил одного слова "ПОВЕРЕННЫЙ"


Хотя да, цена совсем не айс )))


За такие деньги можно действительно профессиональный угломер купить.


И ещё три слова надо знать"ГосЗаказ", "Распил" и "Откат"



[Kevin]

ГосЗаказ", "Распил" и "Откат"



[iiinup04ek]

Этот дороже) 1115680,00 руб.

Так вроде были такие уже здесь.






[Tit]

Набрел на вот такой замечательный элемент управления. Измеряет как и линейное перемещение так и угловое. Зная этот сайт, цены у них ... мама не горюй. А так бы в самый раз к нашим точилкам.

Смотрим с 2.35 мин.

Подвернулось и мне с десяток таких. Некоторым уже знаю применение, с оставшимися надо будет что-нибудь покумекать



[garbage14]

Виктор, а вот теперь я в этом не очень уверен

Мне прислали фото его внутренностей, и что мы видим?











А видим мы в центре, светленький такой, датчик ADXL203CE


Я не нашел пока на него внятных параметров, но то что он аналоговый уже плохо (


И по цене на датчик дикий расброс, от 1500р до 10 000р.

Сережа, спасибо тебе и товарищу, который вскрыл прибор и поделился фотками.

В чем ты не уверен?


Мой опыт с этим прибором следующий.


Я его не поверял, так как считаю это для моих целей нецелесообразным.


Повторяемость показаний и быстродействие меня вполне устраивает.


Для даже третий разряд рабочий.


Я также купил к нему беспроводной  BLUETOOTH адаптер.

Но пока не подключал, руки не доходят.


Если из ребят кто нибудь уже имеет опыт эксплуатации этого адаптера,


было бы интересно узнать его опыт и личное мнение.

По поводу самого угломера у меня лично только одни положительные эмоции.


Устраивает все.

Думаю, что (после метрологической поверки,  или  даже без нее) его вполне можно использовать для метрологической поверки всех цифровых кубиков стоимостью до 5000 руб.


Без подобного класса прибора я бы не мог оценить погрешности в механике поворотного узла и губок станка GRID VIVA.


Как только получаешь в руки такой прибор и начинаешь проводить им измерения, отпадает необходимость использования микрометров  и пр. точных штучек.


Становятся видны видны слабые элементы в конструкции особенно по жесткости ее элементов.


Считаю  точность данного прибора избыточной для основной пользователей (заточников) в ручных заточных станках.


А вот изготовителем станков, я бы однозначно рекомендовал его купить.


Много чего интересного, они смогут узнать про  узлы в своих станках.


Также эта штука мне  сильно помогает в быту в качестве  двух осевого уровня со встроенным лазерным нивелиром.


Очень удобно выставлять углы на  сверлильно - фрезерной станине от PROXXON.


Вот именно этими возможностями пользуюсь регулярно.


По прежнему считаю, что если и разрабатывать свой собственный цифровой угломер, он обязательно должен иметь беспроводную связь с компьютером.


См. как супер точные поверочные угломеры (стоящим сумасшедших денег, даже без отката

) ребята из Швецарии используют для контроле в станкостроении, машиностроении и метрологии.


Жаль что в современной РОССИИ это уже почти не востребовано.







https://wylerag.ru/aboutwyler
