Точилки Redog

[Futbol004]

А куда штифт вставляется? И что подтягивает пружина если вал и втулка одно целое?

может сформулировал не правильно.штифт вставляется в развёрнутое отверстие в торце вала и втулки(замена углового паза)торцы совпадают идеально.можно использовать совсем слабую пружинку.пока нет такой.






[Tomi]

может сформулировал не правильно.штифт вставляется в развёрнутое отверстие в торце вала и втулки(замена углового паза)торцы совпадают идеально.можно использовать совсем слабую пружинку.пока нет такой.



как и думал.фрезерный станок не справился с простой задачей.пришлось задействовать координатный.



[anya]

может сформулировал не правильно.штифт вставляется в развёрнутое отверстие в торце вала и втулки(замена углового паза)торцы совпадают идеально.можно использовать совсем слабую пружинку.пока нет такой.

Тоесть я правильно понимаю процесс переворота рамки: сначала оттянуть рамку на себя, затем повернуть.


Ведь она из такого паза сама не выйдет, весь цимус теряется!



[Ceram]

Тоесть я правильно понимаю процесс переворота рамки: сначала оттянуть рамку на себя, затем повернуть.

Ведь она из такого паза сама не выйдет, весь цимус теряется!

мне цимус и не нужен был.я не ленивый на 4 мм оттянуть рамку не проблема.зато полный монолит.угловой паз не понравился.хоть и совсем чуть.но люфтит.попробовал новый вариант.точит иначе.приятнее.найду пружинку или намотаю.посмотрю на переворот..........а так если сверлить не в стык.а со смещением(меньшую часть на втулку).то переворот будет лёгкий...........может и проверю.может и не буду.наверно проще новую точилку сделать.эту зятю отдать.



[MisterBN]

проблема у меня с калибровкой нержавеющей только на бланко-держатель.остальное найти и сделать не проблема.



[veyko]

-На Sacramental парковка будет. Если придумаю как адаптировать к ней что то типа как на "LXP MECHANICS модель S-22" или "Точилка BSD от Влада" скорее всего от BSD.

Не прошло и года, как руки дошли до парковки.

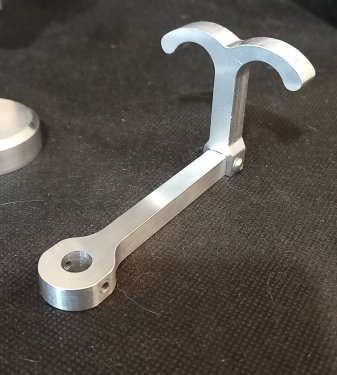

Первый вариант хоть и работал, но как то не грел душу что ли. Смотрелся чужеродно.

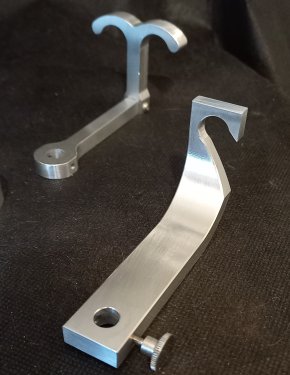

Переделал в более лаконичный вариант:

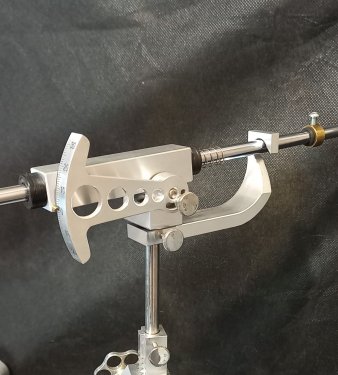

Вот теперь смотрится, как тут и было:






[Mario]

Не прошло и года, как руки дошли до парковки.

Первый вариант хоть и работал, но как то не грел душу что ли. Смотрелся чужеродно.








Переделал в более лаконичный вариант:











Вот теперь смотрится, как тут и было:




эта парковка мне нравится.у меня на штоке вроде и место для неё есть около 10мм он как раз выглядывает.



[Witcher]

Это которая? Первый вариант, двухстронний?



[TORIK]

Это которая? Первый вариант, двухстронний?

нет..приглянулся второй вариант......гнуть надо?



[Samvel]

нет..приглянулся второй вариант......гнуть надо?

Аа этот. Лаконичный.





Ну не знаю, надо гнуть или не надо. Зависит какая технология доступна. Мой вырезан из цельного прямоугольника 100х60х20мм лёжа плашмя. Там толщина разная, у основания 8мм, а у крюка 6мм. Потом просверлено, затем заход для штока профрезерован. Мне не известна технология загиба Д16Т.
