Как сделать "Точилку Ефима"

[Stewart]

Такие вещи делаются на заказ обычно. Нужно знать длину каждой половинки штока. А зачем вам шток на 8 мм.? Почему не 6 мм.?



[R1By]

по али тоже порыскал - безрезультатно

На Али уметь искать надо )))





Ось оптическая 8мм



[RomanK]

Там же и резьбу могут нарезать, а втулку закажете у токаря.



[Aleks79]

На Али уметь искать надо )))




Ось оптическая 8мм

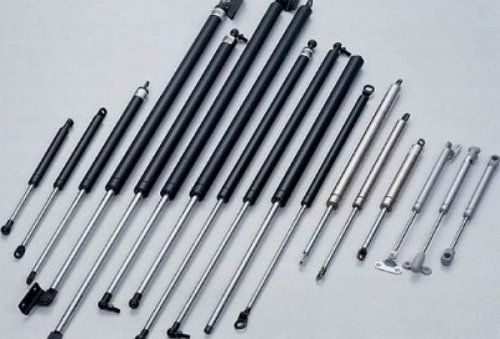

Можно в автосервисе спросить старые амортизаторы для багажников, они уже с резьбой.



[Izvrashchenets]

Есть еще готовые решения...


https://tochilkavector.ru/komplektuyushie/derzhatel-abraziva-vektor


Сразу с зажимами, пружинами и фиксаторами.





2 mrZivert, у тебя "производственная база" есть или будешь "на коленке" собирать?


Если второе, всеж обрати внимание на готовое решение несколькими постами раньше. Пока скидка хорошая.


2/3 точилки, останется корпус придумать и узел скольжения.






[mech45]

Такие вещи делаются на заказ обычно. Нужно знать длину каждой половинки штока. А зачем вам шток на 8 мм.? Почему не 6 мм.?

С 8мм более основательно как то получилось,  есть оба варианта, но с 8 больше нравиться


не нашел мастера пока   по токарным работам

На Али уметь искать надо )))




Ось оптическая 8мм

На Али только монолитные эти оси оптические, такие заказывал, все хорошо, только громоздко больно, в ящичек не сложишь....




Там же и резьбу могут нарезать, а втулку закажете у токаря.

Через втулку не нравится решение, хочется именно из двух одинаковых половин




Можно в автосервисе спросить старые амортизаторы для багажников, они уже с резьбой.

Надо поискать.... разберу, посмотрю , что там внутри....




Есть еще готовые решения...

https://tochilkavector.ru/komplektuyushie/derzhatel-abraziva-vektor


Сразу с зажимами, пружинами и фиксаторами.





2 mrZivert, у тебя "производственная база" есть или будешь "на коленке" собирать?


Если второе, всеж обрати внимание на готовое решение несколькими постами раньше. Пока скидка хорошая.


2/3 точилки, останется корпус придумать и узел скольжения.




Всегда заманчиво уже готовое купить, но все собрано  и готово к дарению родне, для полного счастья не хватает такого составного штока, для более компактного состояния. Никакой производственной базы, естественно, нет, гараж - наше все)))  зацепило изделие, и как подарок своими руками зачетное, и в хозяйстве  место по праву занимает, вот и собрал пару вариантов, но душа стремиться к совершенству))))



[zzController]

+++++

Хорошая загадка ... на ... повторить ... или превзойти.



Вот эта мысль самая главная.

Зачем повторять.

На мой взгляд лучше превзойти.





[Dim0n]

Игорь, ни чего вечного нет.... Но ресурс зависит от этих мелочей. Хочется еще добавить. Любое улучшение и долговечность, влечет как правило повышение временных затрат, материальных и следствие повышение цены. А народ хочет дешевле и лучше.... парадокс...

Сергей,


Можно и проще и дешевле и  даже пожизненным ресурсом.






[montaz]

Приветствую уважаемые форумчане!




Созрел до создания своей точилки и хочу посоветоваться.


1. Какой толщины выбрать пруток для штока 8 мм или достаточно 6мм?


2. Что лучше использовать? Линейный подшипник или фторопласт/капролон графитонаполненный?


3. Удобен ли в работе магнитный держатель?





Буду благодарен за подробные ответы!


Прошу прощения, если что-то не по теме.

Виктор, однозначного ответа не найдете.


Штоки в подобных станках делают  от D 4,0мм аж  до 20 мм.


На выбор диаметра влияет выбранная схема станка, материал и конструкция штока и самое главное его физическая длинна.


Для себя считаю оптимальным диаметром штока равный 8 мм.









[Tekton]

Через втулку не нравится решение, хочется именно из двух одинаковых половин



Виктор, если остановитесь на таком решении, то точно не обойдётесь "гаражным вариантом".

Это решение, если его делать хорошо и правильно, на мой самое дорогое из всех существующих.


И по мимо услуг классного токаря и хорошего станка с минимальным биением шпинделя потребует еще и наличие у токаря доступа к термичке,


если конечно шток не будете изготавливать из дешевой железяки.
