[Vasya_]

Ребята, спасибо всем за отзывы.




Только мне кажется, крутилка в зоне поражения....

Точил кухню, довольно большие ножи есть, вполне нормально, рука проходит под ножом.




КМК, планку под винт подъёма и планку под держатель штока лучше бы сделать одной длинной. А то слишком там нагромождено - лёгкости не хватает.

Кронштейн маховичка подъёма зафиксирован, а планка парковки имеет регулировку вылета.




гайки заменить маховичками и все маховички в точилке сделать латунными по одному типу

Как вариант принимается )


Да уж, с площадкой под угломер я недоработал



от чего интересно такой профиль

Кусочек отрезан от профиля, присланного из Германии для стола 3D принтера (фото выше по теме).




Часто вижу на твоих фото что используешь фасадные комплектующие  ШУКО

Вот не припомню такого )


Пользуюсь только скотчем ШУКО, набрал в своё время на одной оконной фирме.


Хороший плотный скотч, используется для защиты оконного профиля при транспортировке-установке.


А я им фанерку обмотал для лучшего вида, голая фанерка смотрелась бы хуже )



[KYR]

Это плохо, что под ножом.. Чуть отвлекся, устал или.... Хотя. Время покажет.


Ставь электропривод и педаль управления под ногами



[Olegych]

Ставь электропривод и педаль управления под ногами

Вообще ноль проблем, любой привод, любое управление.


Только вот надо ли кому?



[AleksandrTRD]

Маньяков хватает. Объяви как опцию за отдельную плату.



[Alex50]

Обещанный ролик.


Для просмотра лучше перейти на Ютуб.













[AnatoliySem]

Сергей привет,


Магия в железе как всегда

Идилия  в мелочах, и даже подиум зачётный, ручками больше не нужно крутить





[SHANs]

Андрей благодарю за отзыв





Подиум да, не плох, поворотный столик TSL100 + шуруповёрт AEG ))



[orange2305]

Наконец-то доделал очередную точилку

Названия пока нет, ещё не придумал, нужна помощь зала ))





Вес: 3,805 кг


Угол заточки: 11° - 23°, ниже камень начинает цеплять кончики губок при узком ноже, выше мешают подняться крестовины карданчика.


Но думаю и этого достаточно.


Если отсоединить карданчик, то каретка поднимется примерно до 27°


А если еще стойку переставить вперед на один паз, то и до 35-40°

Точить зубила




Хорошо когда над душой никто не стоит, можно делать что захочется.


Вот такая точилка и получилась ))





Фотки, сорри, не ахти, как всегда не хватает света для моей камеры.

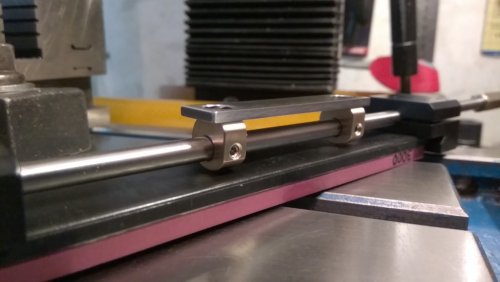

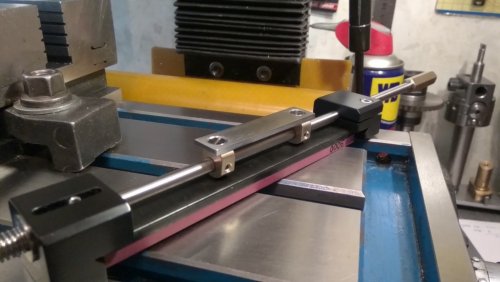

На штоке площадка под угломер.











Система подъёма-опускания: гайка на трапвинте крутится через червячный редуктор маховичком через карданный привод.

Напомню:


Стойка - трапвинт Ø12мм, шаг 2мм.


Внутри червячный редуктор 1:15, получается на один оборот маховичка каретка двигается на 0.53мм.


Второй шток от поворота каретки.


Из-за червячного редуктора точилка скорее всего будет в единственном экземпляре.


Редуктор ещё с советской военки, аналога пока не нашел, или размеры не подходят или степень редукции ((














Стойка крепится к основанию в Т-паз:











Крепление точилки струбциной.











Ну и ещё пару фоток:











Ролик попозже сделаю.


Ожидаю вопросы  и критику ))


Названия пока нет, ещё не придумал, нужна помощь зала ))







Привет, Сергей!


Поздравляю!


как всегда четкая металло-обработка, супер!





 тапки : ...





 "Названия пока нет, ещё не придумал, нужна помощь зала ))"





 1. "ОКРОШКА"  или "СОЛЯНКА "


 2. ..про винты ...ясен промолчу


 3. Перемудрил.





 исполнение хорошее,


                                    эх жаркое лето в Питере )





 Слишком технологично ... и как то нагружена конструкция





Вернись к своей первоначальной узнаваемости

 ...индивидуальности





 А вообще классно!



[Aleksey_]

... Названия пока нет, ещё не придумал, нужна помощь зала ...

"Tamtek Quattro" for enthusiast.



[VALVE69]



Поздравляю!

Спасибо



Слишком технологично ... и как то нагружена конструкция

Вернись к своей первоначальной узнаваемости

 ...индивидуальности

Вот такой конструктив получился, когда даёшь волю фантазии ))


А индивидуальность никуда не денется, точилка будет в единственном экземпляре.




гайки сверху планки угломера, как пишет Артур, действительно не красят конструкцию.

Блииин, это точно заговор, адназначна

Да ещё и международный




Нате, получите










Название пока вакантно.


Оооо, "2018" как на основании выгравировано, чем не вариант?
