Как сделать "Точилку Ефима"

[Dmitriy79]

Добрый день!


Может у кого есть чертёж держателей (Универсальных)? Под разные камни.


У меня кроме апексоидных нет ни каких,что бы мерки снять. Буду заказывать делать на завод.


Так охота,что бы "Универсальные были.


Спасибо заранее!


Можно в личку



[Ivancar]

Добрый день!

Может у кого есть чертёж держателей (Универсальных)? Под разные камни.


У меня кроме апексоидных нет ни каких,что бы мерки снять. Буду заказывать делать на завод.


Так охота,что бы "Универсальные были.


Спасибо заранее!


Можно в личку

В смысле универсальный? Как у профиля, чтоб без бланка приклеенного зажимать?


Если под бланк, то 20 мм ширина за глаза, а регулировка хода от 140 до 220мм... Счас эскизик найду.



[SUGROB01]

Про профиль я не понял.


Приклееный бланк ? Это как у Апекса пластмасса на которую приклеен абразив?


Если так то да. Под разные возможные камни



[alexice]

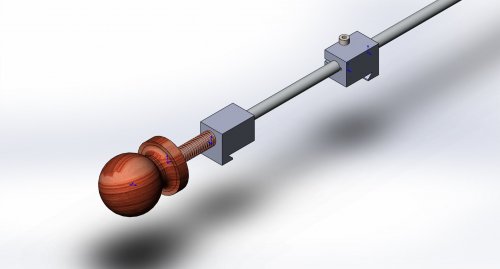

примерно так:


Ширина 20, высота 25, длина 30-35.


Выфрезеровка 5 мм глубина, 10 мм не достает до края, ласточкин хвост 45°.


Отверстие под свой шток. пропил 2 мм, болт М4.


Материал покрепче и полегче

 .


Камни варьируются по длне где то то 150 до 220 мм.


Ширина 20-25.


Бывают узкие, но они тоже держатся.



[iza]

Или даже так





[krotage]

Спасибо!


Записал для себя.






[TrasKrom]

Спасибо!

Записал для себя.




Если в Сибири уже вошли в моду 3Д принтеры, детальки можно распечатать

Будут легкие и симпатичные.



[RON9]

Да я верю. Мне трохи за 50 сам не-Бум  а Мелких с 3D принтерами нету. Да и Людей рукастых ,хороших станочников тяжко найти. Старые работники ушли ,А новые раздолбаи даже за деньги не могут исполнить по чертежу. Такова-селява



[parastil]

...пропил 2 мм, болт М4.

Материал покрепче...

 .




Если материал мягкий (типа амг или пластика) то лучше без пропила. Не держит М4...М5 - срывает витки резьбы. Поставь лучше упор клеммный.




15 часов назад, SegaD сказал:

А зачем резать то?



 Чтобы закрутить шарик рукоятки.



[Dan123]

Эпоксидка рулез!


Или просверлить и заштифтовать...


Я тут на 3д сделал, если интересно, вечером выложить могу.
