Сергей @Tamtek  извини, что в твоей теме а вопрос Юрию @Igel.

... Вот чего вышло ...

Юрий, привет!


Интересно получается.


Если не затруднит, поясни, пожалуйста.


Вопрос: с чем связано низкое крепление блока подшипников? Почему точка 1, а не точка 2 (с понижением высоты установки траверсы)?








И почему стойки крепятся посередине (точка 1), а не смещены в сторону точки 2?








При креплениях в точках 2 вроде-бы немного поменьше должны быть нагрузки на "ходовку"?



[Ser]

@biser Игорь привет!


Такие положения крепежей связаны с тем, что на деталях уже имелись штатные отверстия, которые случайно совпадали. Так как это первый опыт, то я сильно не обращал внимание на этот момент. Да и сама приспособа ( линейные направляйки в том числе) довольно-таки массивно сделана и способна выдержать немалые нагрузки.


Если возникнут ещё вопросы, предлагаю обсудить их в моей теме, чтобы не засорять тему Сергея.





[Kot1479]

Пока ползут где-то ШВП занялся головками.

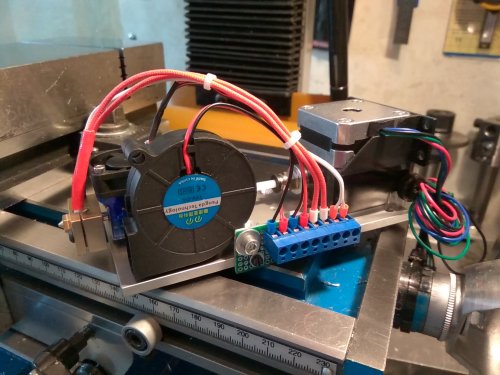

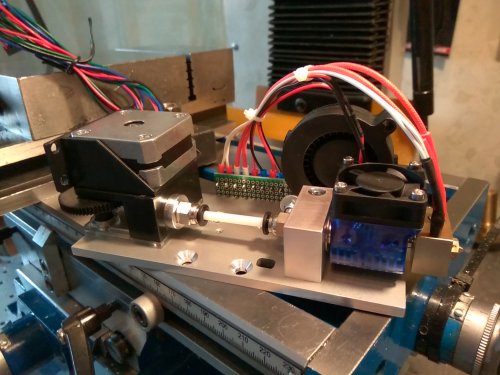

Печатающая:











Сопло на вентилятор обдува распечатаю в первую очередь.

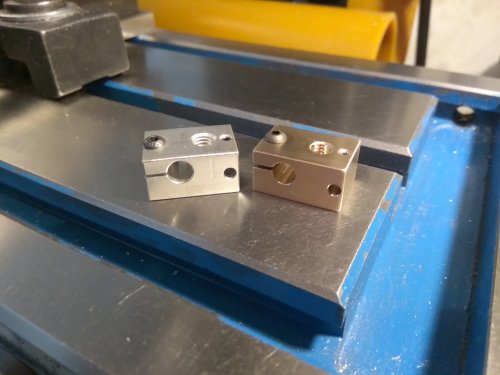

Нагреватель сделал латунный:

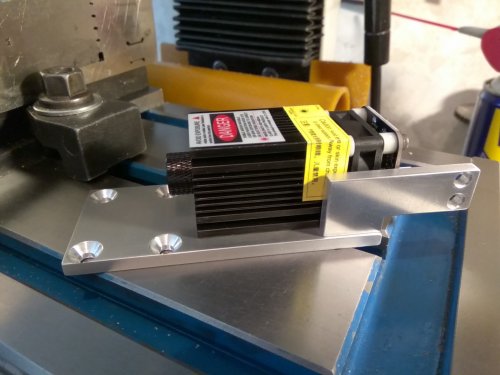

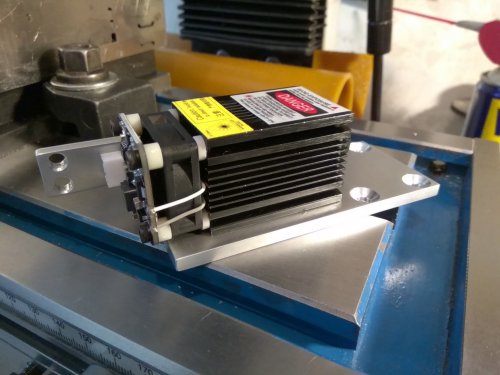

Лазерная:











Смена головок быстрая - открутить и закрутить 4 винта.



[Svet1]

Пока ползут где-то ШВП занялся головками.

Хоть я в этом мало чего понимаю, но выглядит интересно.



[Sector]

Смена головок быстрая - открутить и закрутить 4 винта.

Сергей, а встанет на место после перестановки без штифтов? Или каждый раз выставлять вертикаль придётся?


КМК, пара штифтов Установочных 5-6мм не помешало бы.



[senialutiy]

Сергей:


винты с конусными головками, они и сами неплохо центруют


печатающая головка - не существено, стол всё равно каждый раз выставлять на горячую, плавают размеры от нагрева


потом добавлю датчик уровня стола, будет повеселей


лазерная головка - тож не страшен небольшой сдвиг, фокус не уйдёт



[JWPython]

То то я смотрю отверстия под потай какие то глубокие... а это спецвинты оказывается! тогда сорри - нет вопросов.



[Tolmatch]

Давненько не писал о проделанной работе.


Пришла почти вся комплектуха.

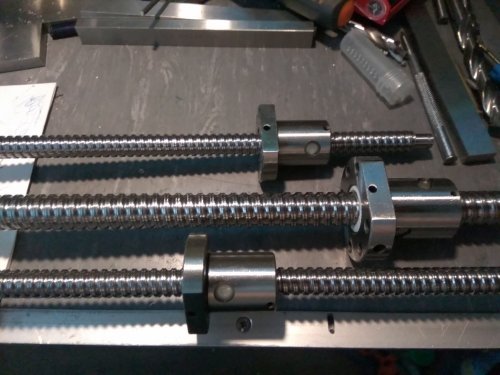

Три ШВП одна SFU1605 и две SFU1204.

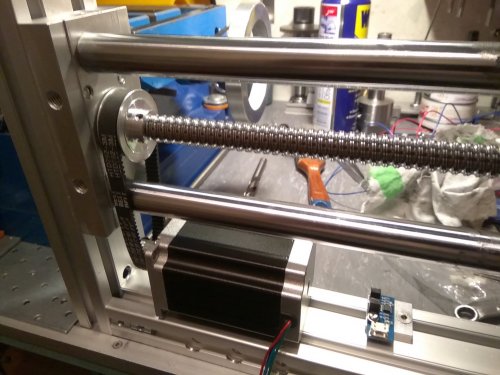

Начал со стола.

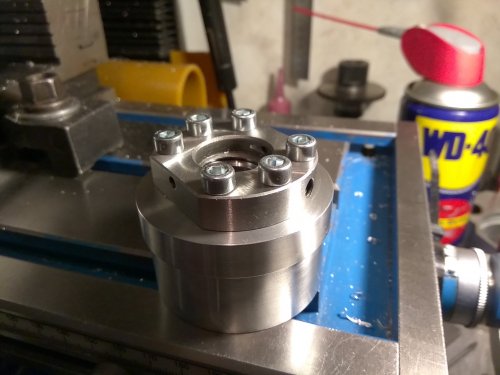

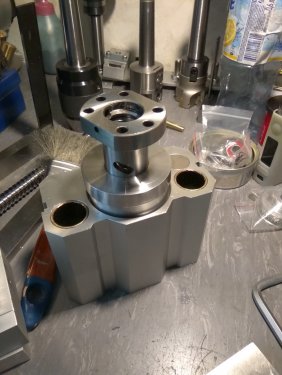

В каретку сделал вставку под гайку, проточил винт в размер, собрал.


Проточка винта и сборка гайки ШВП тот ещё гемор

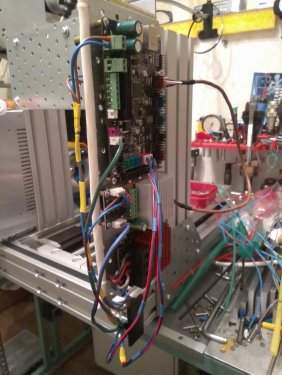

Собрал в кучу электронику.


Сопли после окончательной сборки и наладки уберу.

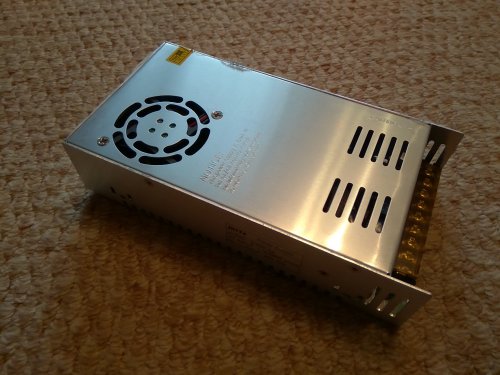

Сердце - БП 24в 500Вт.

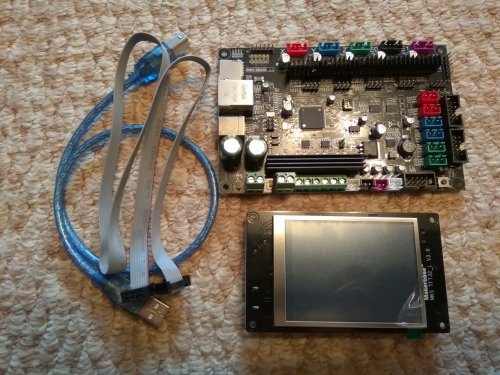

Мозги - Makerbase MKS Sbase + MKS TFT32.

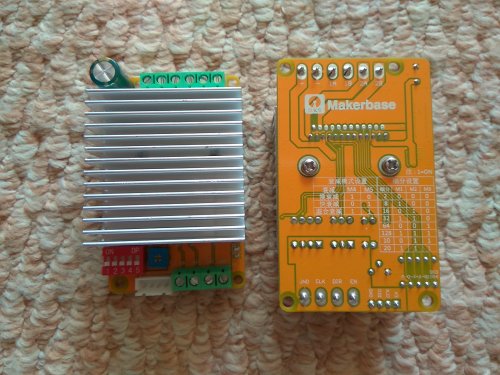

Двух драйверов по мощности хватит и встроенных, а два помощнее пришлось покупать внешние Makerbase LV8727.











MOSFET релюшка на управление подогревом стола.

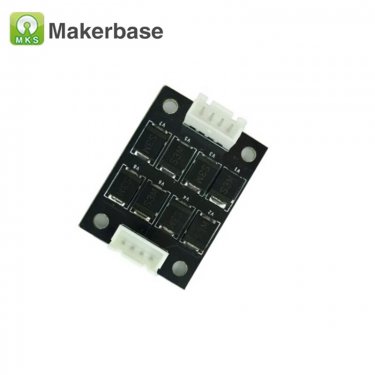

Ну ещё добавить шумодавы на все 4 оси и вроде всё ))











Плата MKS Sbase оказалась довольно интересной.


Зря покупал отдельно плату, заточенную под лазер, MKS Sbase может оказывается всё, и 3D печатать и управлять лазером и гравировать и фрезеровать.





Продолжение следует...



[nightpnz]

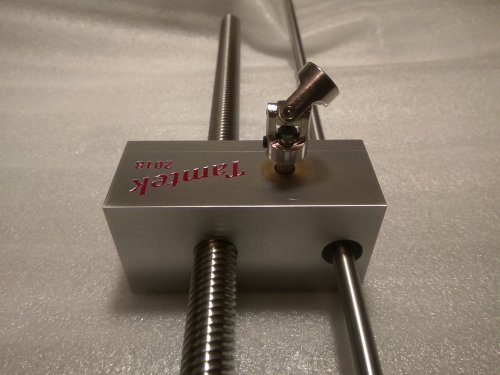

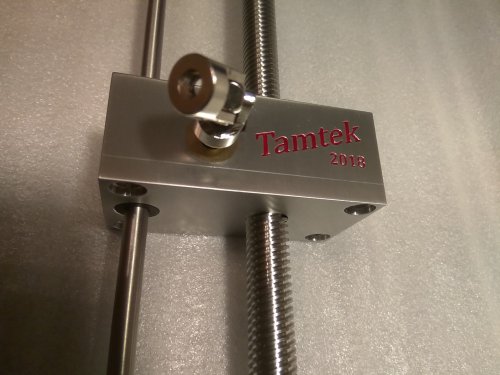

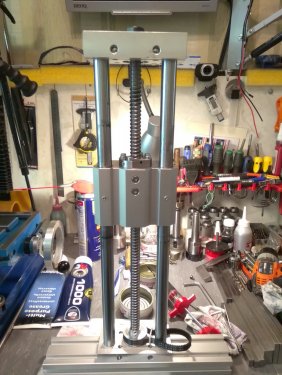

Ну и пока было время в ожидании комплектухи занялся новой стойкой.


Реализовал идею, подкинутую Ефимом.

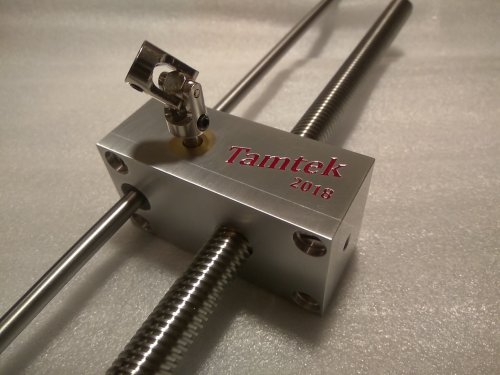

Стойка - трапвинт 12мм, шаг 2мм.


Внутри червячный редуктор 1:15, получается на один оборот привода каретка двигается на 0.53мм.


Второй шток от поворота каретки.






[AlekseyAlek]

Собрал в кучу электронику.

Сопли после окончательной сборки и наладки уберу.

Сергей, вот это вот, для меня вообще тёмный лес.

Но очень интересно что на выходе получится. Ну, а в том, что всё получится как задуманно, я даже и не сомневаюсь.



Ну и пока было время в ожидании комплектухи занялся новой стойкой.

Серёг, а зачем там кардан? Привод будет под углом располагаться?
