Доброй ночи друзья.

Заканчивается этот неспокойный год и хочется внести в него немного позитива.


Сделана очередная точилка для ножей, в скорости отправится к заказчику, надеюсь она доставит ему множество положительных эмоций.





Собственно эта точилка является продолжением точилки сделанной для Рашида.


























Ну и что нового в точилке:





Крепиться точилка будет вот на этой ножке:











Передний торец основания скруглён (сорри, не заметил что шкала сдвинулась )











По другому сделана фиксация поворота ПУ.











Переделан и сам ПУ, пружина теперь внутри.











Крутилка стойки выведена влево.











Ну вроде и все основные отличия от предыдущей.


Логотипы, мой и заказчика:











Точилка сразу с угломером.













Сережа, классная работа.

Продолжение - продолжением, но самое главное это все же изменения.


А они очень полезны и важны.


Классный подарок ты сделал всем нам к новому году, ну и конечно же его владельцу.



[kralig]

Сделал себе отпуск

чтобы заняться давно наболевшим, тормознутым 3D принтером.


Уж больно тяжёлым получился, инерция бешеная, не разогнать, универсальность не всегда хороша




Некоторое время было желание купить нормальный фотополимерный, но рабочие размеры и возня со смолой это желание убило ))


Хотя в основном сыграли размеры печати, больно маленькие (


А денег на апгрейд принтера уходит даже больше чем на новый фотополимерный




Вернее даже не апгрейд, а постройка нового принтера, со старого уйдёт только электроника, моторы и стол.

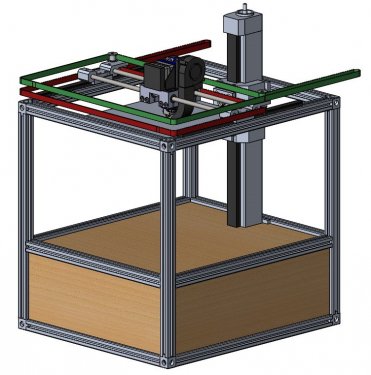

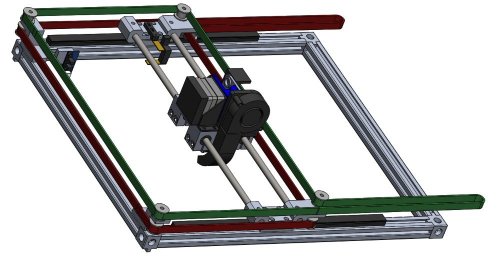

Напроектировался вот такой агрегат (размер печати 200х200х160мм, высота160мм легко преобразуется в 240мм):

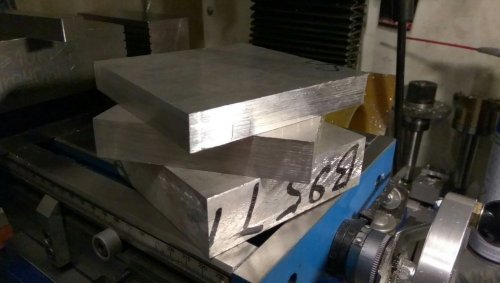

Вроде ничего сложного, покупаешь немного профиля 20х20, немного дюрали В95 ...

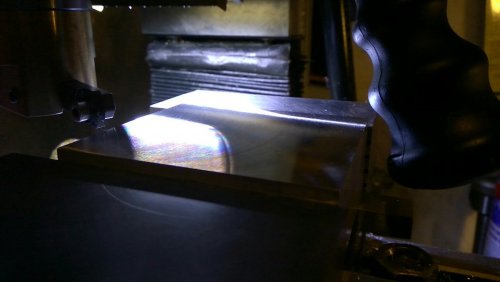

Выравниваешь ...

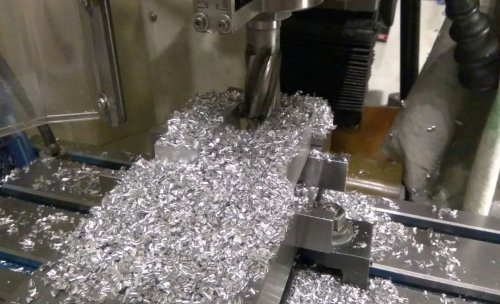

Делаешь много стружки ...











И получаются всякие детальки

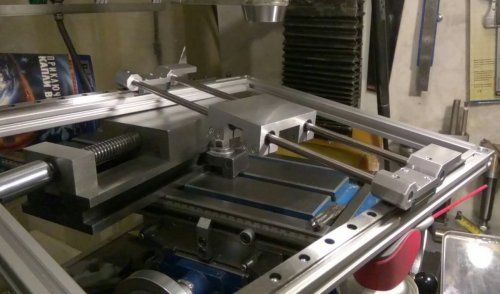

Верх рамы в проекте и в реальности, начальный этап, не все детали ещё приехали (











Низ рамы, тут будут все платы, БП и катушка.










Подолжение следует ...






[Alabai]

А экструдер только один ?!!



[kirilsobko]

А экструдер только один ?!!

А задачи печатать несколькими цветами не стоит совсем.


Я технические детали печатаю, радуга там не нужна ))




Сейчас есть принтеры с нормальным полем (200х120х200) и за копейки.

Не знаю Юра, с таким полем не видел, нормальные за копейки это нонсенс, за копейки откровенное г...




Возня со смолой вообще ни о чем, есть полно полимеров водорастворимых.

Ну вот честно не прикалывает заливать смолу в ванночку, сливать, промывать, промывать деталь и потом досвечивать ....








И да, всё равно хочется сделать своими руками, ну бзык у меня такой



[AndreyGusev]

А задачи печатать несколькими цветами не стоит совсем.

Я технические детали печатаю, радуга там не нужна ))







Не скажи....


водорастворимые поддержки сильно расширяют диапазон печати....


Да и иногда очень второго цвета для той же маркировки не хватает.



[Seibol]

Сергей @Tamtek , привет!

... Напроектировался вот такой агрегат ...

Интересно, но ... непонятно.

Если уже сейчас видно что:

... инерция бешеная ...

то для чего "садить" двигатель на каретку, усиливать кинематику и т.д., а затем пытаться преодолевать трудности?

"Искусство ради искусства"?



[PetersonJordon]

Да и иногда очень второго цвета для той же маркировки не хватает.

Может быть, пока такой необходимости не было.


А переделать на два-три экструдера не сложно, только каретку сделать новую, но тогда придётся переходить на боуден, что очень не хочется.




то для чего "садить" двигатель на каретку, усиливать кинематику и т.д., а затем пытаться преодолевать трудности?

Бешеная инерция была на старом принтере, там стол весит под 4кг

Понятно что такую массу быстро не подрыгаешь.





А двигатель на каретке по причине указанной выше, не нравится мне боуден, ну совсем.


Зато всё остальное стараюсь максимально облегчить.





И ещё одна причина переделки - шум, старый принтер собран на ШВП, быстрое перемещение - шумят ШД очень.


Сразу отвечаю - микрошаг до 128 делал, не помогает, всё равно шумят (



[bespredel]

И да, всё равно хочется сделать своими руками, ну бзык у меня такой

Вот это правильно.

Тем-более у тебя это получится не хуже.



[PetersonJordon]

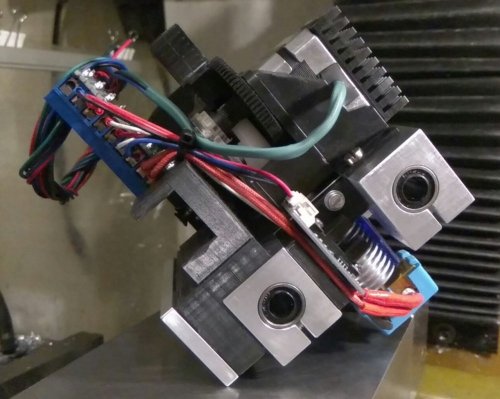

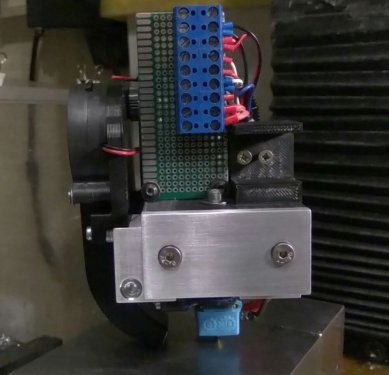

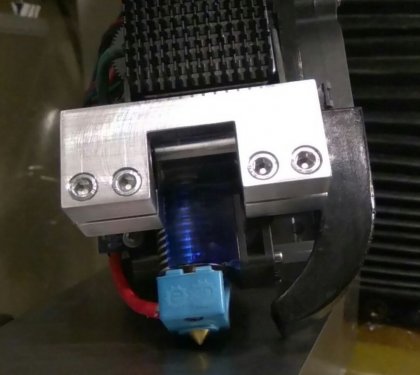

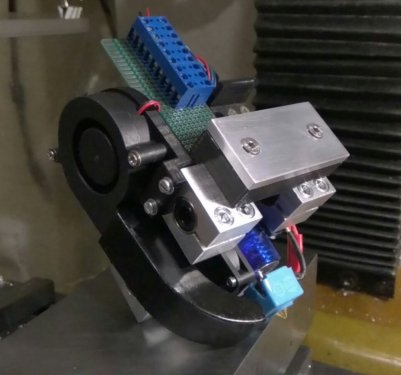

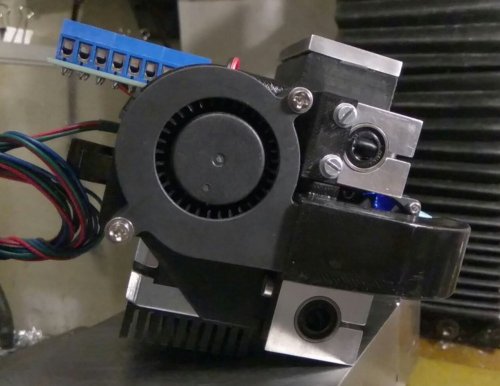

В принципе каретка готова

Получилась не очень лёгкая, в сборе 730 грамм.

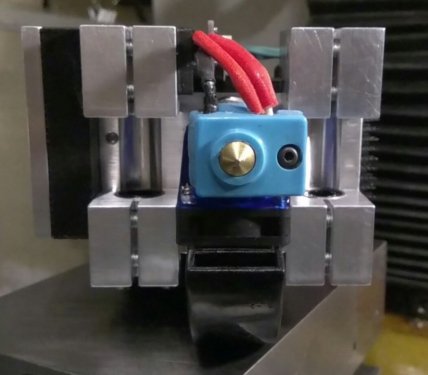

Разрезы с винтами сделал для регулировки зазоров в пластиковых линейных подшипниках, но путём эксперимента выяснил, что и в металлических зазор можно поджать на 2-4 сотки.

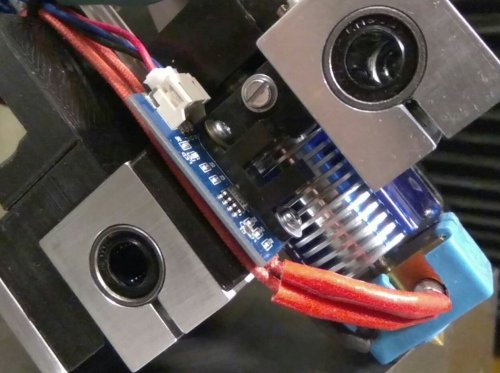

Оптический концевик по оси Х:

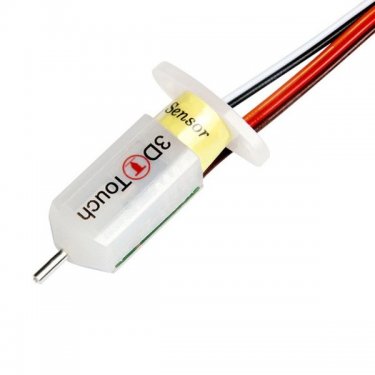

На старом стоял электронный датчик автоуровня стола, не особо понравился.

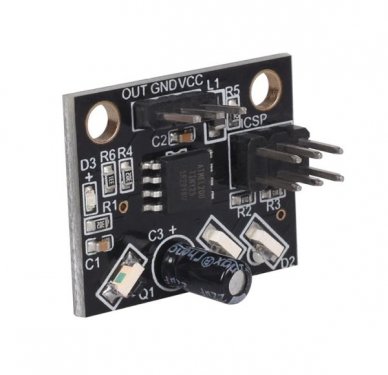

Едет инфракрасный датчик, возможно поставлю его:

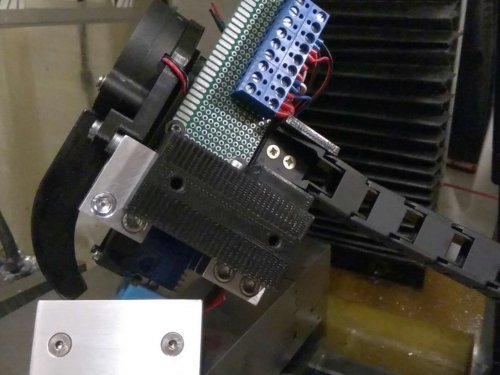

Ребристый прямоугольник - крепление ремней 2GT, шириной 10мм.


Ну и крепление гусеницы )












[YakovlevAlek]

Оптический концевик по оси Х:

Они плохо работают с пылью и грязью. Герконовые концевички лучше, но оптика в разы точнее и может видеть препятствие
